Fonction multimètre et test de diode : comprendre les résultats sans calculs compliqués

Un multimètre affiche une valeur en mode diode, et la question tombe : ce résultat est-il normal ou la diode est-elle grillée ? La réponse tient à quelques repères simples, sans formule ni calcul. Ce guide détaille la fonction multimètre dédiée au test de diode, ce que chaque lecture signifie concrètement, et les pièges fréquents qui faussent l’interprétation.

Mode diode du multimètre : ce qui se passe vraiment entre les sondes

Sur la plupart des multimètres numériques, le mode diode est identifié par un petit triangle avec une barre. Ce mode envoie un faible courant à travers le composant et mesure la chute de tension aux bornes.

A voir aussi : Reconnaître une suppression sur Snapchat sans blocage

C’est cette chute de tension, affichée en volts, qui renseigne sur l’état de la diode. Le multimètre ne mesure pas une résistance au sens classique. Il force un courant et lit la « réponse » du composant.

Vous avez peut-être remarqué que sur beaucoup de modèles récents, le mode diode partage le même sélecteur que la continuité sonore. Le bip de continuité se déclenche quand la résistance est très faible. Si la diode conduit normalement en sens direct, le multimètre peut émettre un bip tout en affichant une tension. Cette double information n’indique pas un défaut, elle montre simplement que le courant passe.

Lire également : Comment faire pour localiser un téléphone mobile sans autorisation ?

Lecture du test de diode : interpréter la tension affichée sans calcul

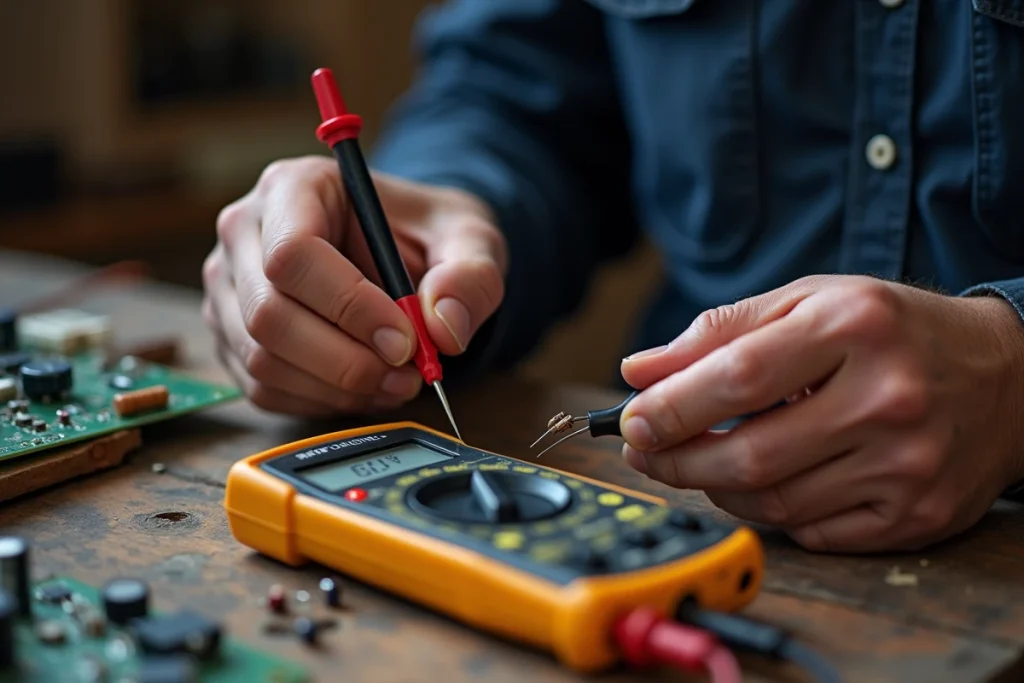

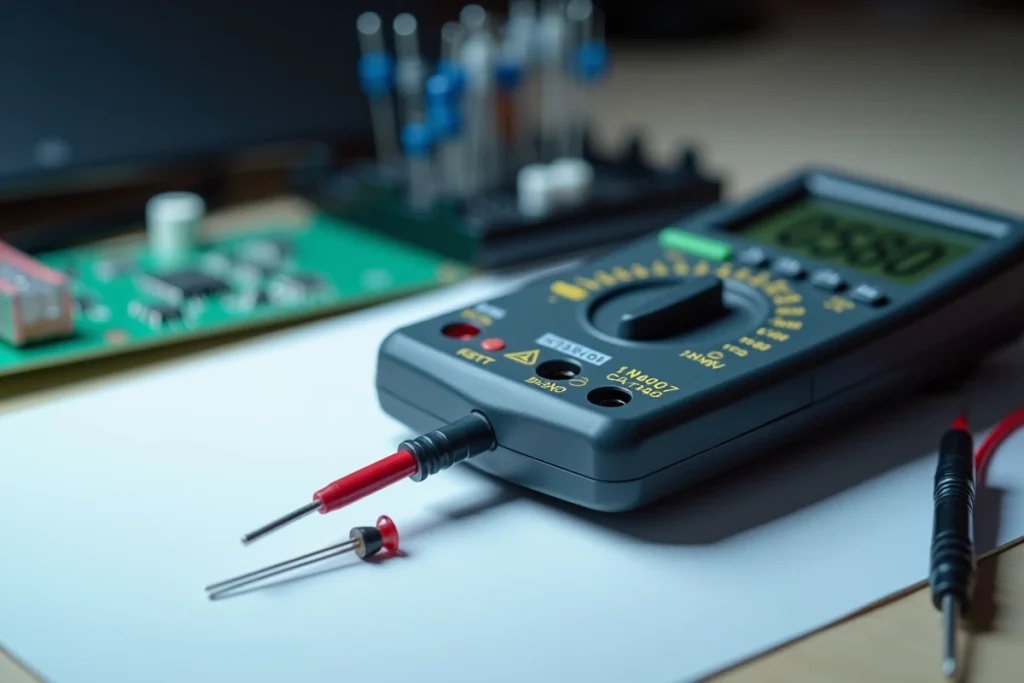

Quand la sonde rouge touche l’anode et la sonde noire la cathode, le multimètre affiche la tension de seuil de la diode. C’est la seule valeur à retenir.

Repères pratiques par type de diode

Toutes les diodes n’affichent pas la même tension de seuil. Voici les plages typiques qui permettent de savoir si le composant fonctionne :

• Diode silicium classique : la lecture se situe entre environ 0,5 V et 0,8 V. C’est la famille la plus courante dans les alimentations et les circuits de protection.
• Diode Schottky : la tension affichée est plus basse, souvent entre 0,15 V et 0,45 V. Ce seuil réduit est normal et reflète la construction du composant, pas un défaut.
• LED (diode électroluminescente) : la valeur grimpe nettement, parfois au-delà de 1,5 V selon la couleur. Une LED rouge affiche une tension plus basse qu’une LED bleue ou blanche.

Si le multimètre affiche « OL » (overload ou dépassement) en sens direct, la diode est probablement coupée. Si la tension affichée est proche de zéro dans les deux sens, la diode est en court-circuit.

Test en sens inverse

Inversez les sondes : la rouge sur la cathode, la noire sur l’anode. Un affichage « OL » en sens inverse confirme que la diode bloque correctement. Si vous lisez une tension basse dans les deux sens, le composant est défaillant.

Diode sur circuit imprimé : pourquoi le résultat peut tromper

Tester une diode seule, sortie du circuit, donne un résultat fiable. Sur une carte électronique, la situation se complique.

D’autres composants (résistances, condensateurs, transistors) créent des chemins parallèles. Le courant envoyé par le multimètre emprunte ces chemins, et la tension affichée ne reflète plus uniquement la diode. Une lecture basse sur carte ne signifie pas forcément une diode en court-circuit.

Les jonctions de transistors, les diodes de protection ESD intégrées aux circuits et les condensateurs chargés modifient la mesure. Si le résultat semble anormal, dessouder au moins une patte de la diode permet d’isoler le composant et d’obtenir une lecture propre.

Mode résistance contre mode diode : lequel choisir pour un test fiable

Vous pourriez être tenté de tester une diode en mode résistance (ohmmètre). Le multimètre affichera alors une valeur en ohms qui varie selon le sens de branchement. En sens direct, la résistance paraît faible ; en sens inverse, elle paraît élevée.

Ce test donne une indication grossière, mais le mode diode reste plus fiable car il affiche directement la tension de seuil. Cette tension identifie le type de diode et révèle les défauts subtils qu’un simple test de résistance ne détecte pas.

Le mode résistance peut aussi induire en erreur sur des diodes Schottky. Leur faible seuil produit une résistance mesurée très basse, que l’on pourrait confondre avec un court-circuit. Le mode diode lève l’ambiguïté en affichant une tension cohérente avec le type de composant.

Erreurs fréquentes lors du test de diode au multimètre

Quelques situations reviennent régulièrement et génèrent des diagnostics faux :

• Confondre le sens des sondes. La sonde rouge correspond au pôle positif du courant de test. Si vous inversez sans le savoir, vous lisez « OL » et concluez à tort que la diode est morte.
• Tester sur un circuit sous tension. Le circuit doit être hors tension et les condensateurs déchargés avant toute mesure. Un condensateur chargé fausse la lecture et peut endommager le multimètre.
• Ignorer le type de diode. Obtenir 0,2 V sur une diode Schottky est normal. Obtenir 0,2 V sur une diode silicium standard indique un problème. Le contexte du composant guide l’interprétation.
• Oublier le test en sens inverse. Un résultat correct en sens direct ne suffit pas. La diode doit aussi bloquer en sens inverse pour être déclarée fonctionnelle.

Résumé rapide du diagnostic par la tension affichée

Ce tableau couvre la majorité des cas rencontrés en dépannage courant. Deux mesures suffisent pour un diagnostic : une en sens direct, une en sens inverse. Si les deux lectures correspondent aux repères du tableau, la diode est bonne. Tout écart demande une vérification hors circuit avant de remplacer le composant.
